FloTHERM控制柜散热仿真

  今宏科技帮忙某配备制作企业把柜内风道判别前移到图纸上：先看流线，再谈温度

  中心摘要：午后满负荷就降频停线，电扇加到三个也没压住。今宏科技服务的华南某配备制作企业用 FloTHERM 做控制柜散热与风道仿真，在图纸上找出短路风道，变频器过温随之消失。以施行方视角记载。

  产线控制柜的功率密度这几年上来了。变频器、伺服驱动器、开关电源挤在同一个柜子里，柜内温度成了选型时绕不开的束缚。惯例做法是先按经历配电扇，装机之后测温，过温了再改。柜子小、器材少的时分，这套做法够用。比及一个柜里塞进四五台变频器，风究竟往哪儿走，单靠经历就拍禁绝了，柜内风道仿真这才渐渐成了开工前的一道工序。变频器过温报一次警，停的是整条线。

  午后满负荷，必定报警停线。厂房温度不算高，上午也一向正常；一过下午两点，变频器开端报过温、主动降频，产线速度跟着往下掉。最难排产的时段，正好是它最不稳定的时段，设备部分每天下午都在等那声报警。

  电扇从两个加到三个，没压住。换大风量电扇、把滤网换成更通透的、在柜顶再加排风口，柜内温度只动了一点点。噪声先上来了，滤网堵得也更快。电扇加到第三个的时分，柜门上已无方位了。

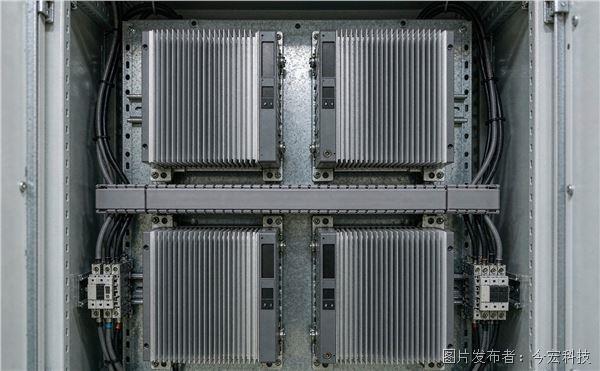

  结构自身便是堵的。变频器背靠背贴着隔板，散热片那一面基本上没有空地；线槽横穿柜体，把上下两段通路切断；进风百叶开在门板下半部，风一进来就往上走，从柜顶排风口出去。这几样叠在一同，图纸上彻底看不出问题，装机之后才发生。

  这家企业要回答的问题很详细：风从哪儿进、往哪儿走、在哪儿没走。今宏科技看过柜体图纸与现场测温记载后引荐了 Simcenter FloTHERM。它能把机箱、隔板、线槽、开孔、电扇按实践尺度建出来，柜内风速的散布算得出来。电扇则按 P-Q 曲线输入，风量随体系阻抗往下掉，拿铭牌风量选型等于用一个测不出来的数在做决议。最有用的是先看流线再谈温度：温度云图只阐明哪儿热，流线才阐明风去了哪儿，风短路这种事只要流线认账。

  作为西门子工业软件铂金级代理商与中心战略伙伴，今宏科技在这类项目里一般先做一步：拿现场实测的温度把模型校一遍。柜外几度、柜内几度、哪个器材外表最烫，用这几组数对模型，对不上就回头改边界条件，改到对得上再谈计划。这一步客户常觉得剩余，可少了它，后边算得再细也说不清准禁绝。

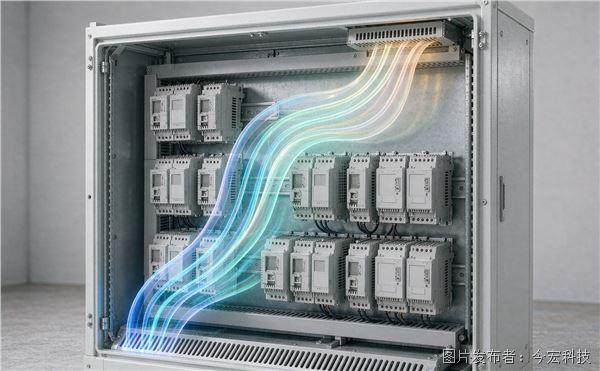

  图纸上先跑流线，找短路。建完模跑一遍，先不看温度，看流线。气流从门板百叶进来，斜穿到柜顶直接出去，多半风量都走了这条短路，右侧那几台变频器简直没被扫到，热就积在那儿。电气那儿起先不认这个说法：柜子原本便是从下往上通风的，怎样会有短路。等流线摊在屏幕上，那几台变频器的方位前头一片空白，风压根没进去，评论就从有没问题转到怎样改了。

  六七组组合一同比，比的是流线。开孔方位、开孔面积、电扇装法、隔板方式做成组合，一轮摆出六七组，把流线叠在一块儿看。哪一组能让风从器材外表过、哪一组仅仅把进风量做大，图上分得清。

  改法里没有「再加一个电扇」。底板开进风口、变频器离隔板留出通道、线槽改到侧边走、电扇从往里吹改成往外排，四条改完，途径通了。这一轮改的是路由，电扇数量没动。

  实测回头校模型，模型留给客户。装机后按本来的时段再测一轮，柜内温度落在安全区间，过温报警没再呈现，电扇反而从三个减回两个。校准过的模型移送客户，今后换器材、改布局，自己改参数先跑一遍。

  同功率段的柜体直接在校准过的模型里改布局，进风口方位和隔板方式在图纸阶段就能定。柜内器材的安置规矩也渐渐写成了内部的几条底线，比方散热片一面留多少空地、线槽不许横穿风道。今宏科技给的下一步主张是改评定表：现在评定看的是配了几个电扇、总风量多少，这两个数和柜内实践温度关系不大，换成「柜内最高温度呈现在哪个器材外表」，评定时才有人对成果担任。这一步不需要新东西。
